斗式提升機原理及內部構造
發布作者：浩宏源科技 發布日期：2020-11-25 瀏覽次數：2108
斗式提升機原理及內部構造
NE系列板鏈式提升機是引進國內外先進技術開發的產品。該系列提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度較高40m。其特點主要有：提升范圍廣，輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用壽命長，密封性好，運行平穩可靠，操作維修方便，結構緊湊、剛性好、運行費用低。
主要結構： 1、運行部件：由料斗和套筒滾子鏈組成； 2、驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成； 3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器； 4、中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節； 5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。
NE板鏈斗式提升機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

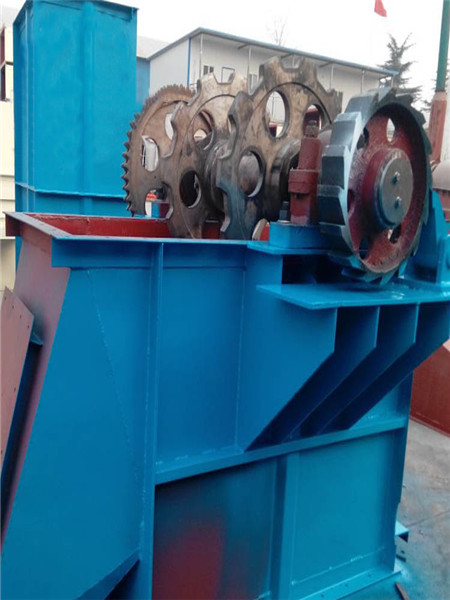

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

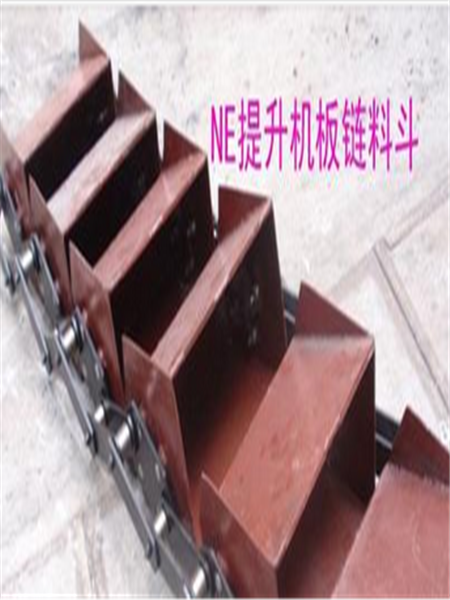

5.板鏈：鏈板采用 45 # HRC36~42
斗式提升機工作原理:
NE斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE板鏈式斗式提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
NE系列斗式提升機產品概述
NE斗式提升機是應用最廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度在250℃以下。
